一，1020型直线振动筛介绍

两层直线振动筛简称两层直线筛，两层三出口，常见型号有DZSF-515、520、525、1020、1025、1030,下面以DZSF-1020直线振动筛为例，为大家具体介绍一下两层直线振动筛。该机型号为DZSF-1020-2P型直线振动筛，两层三个出料口，宽1000mm,长2000mm。整机为碳钢材质，无卫生级别特殊要求。

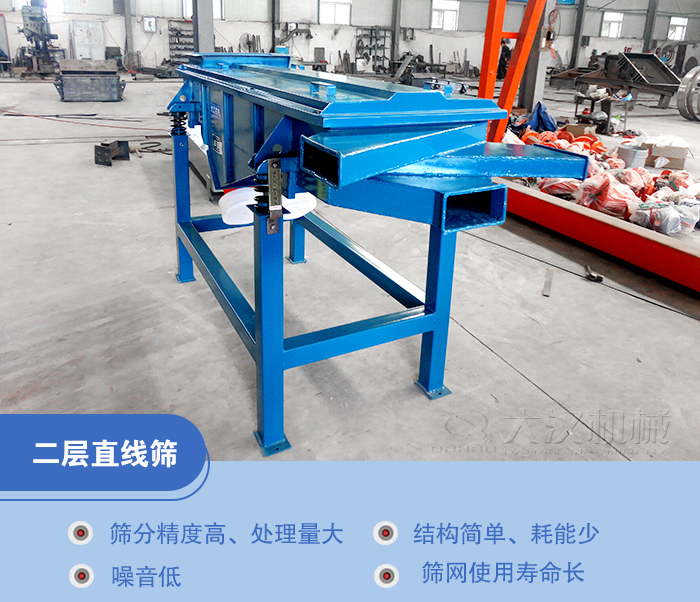

二，1020型直线振动筛特点：

筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三，1020直线振动筛主要适用行业：

广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

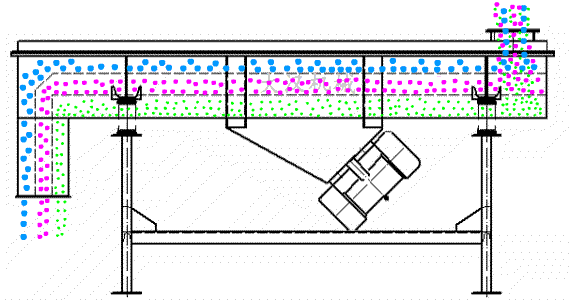

四、1020两层直线振动筛工作原理

　　DZSF1020直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm。

五、1020两层直线振动筛外形图和技术参数

六、1020型直线振动筛型号说明

　　D----------------------------------振动电机(振动源)

　　Z----------------------------------直线(运转轨迹)

　　SF----------------------------------筛分机

　　1020---------------------------------筛面尺寸（1000mm宽x2000mm长)

　　2-------------------------------------两层(两层筛网三个出料口)

　　S（P）-----------------------------------钢板材质【S代表不锈钢，P代表普碳钢】

七、1020两层直线振动筛筛分原理

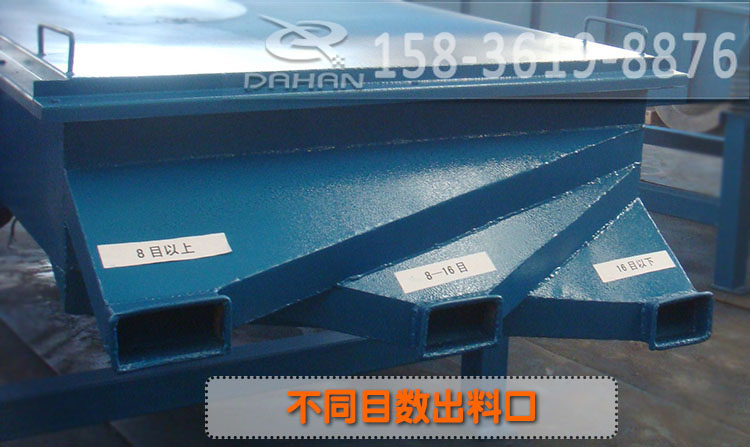

　　物料从给料机均匀地进入筛分机的进料口，在振动电机的激振下，向出料口方向边跳动边筛分，通过多层筛网筛分出数种产品和不合格的筛上、筛下物，分别从各自的出口排出，流入料仓或盛料筒.


八、两层直线振动筛结构说明

　　本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

　　1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

　　2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

　　3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

　　4、振动电机(使用与维修方法详见振动电机使用说明书)。

　　5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

　　6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

　　7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
